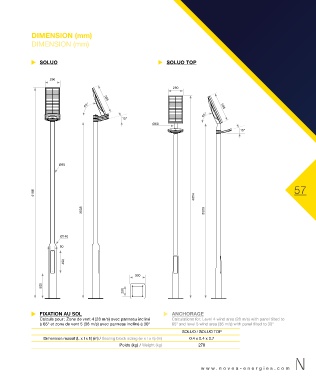

DIMENSION (mm)

DIMENSION (mm)

SOLUO SOLUO TOP

290
290

65° 585 585
65°
15°
Ø60
15°

Ø90

4188 57
4054

3508 3500

Ø140

80

450

300
500
200

FIXATION AU SOL ANCHORAGE
Calculs pour : Zone de vent 4 (28 m/s) avec panneau incliné Calculations for: Level 4 wind area (28 m/s) with panel tilted to
à 65° et zone de vent 5 (36 m/s) avec panneau incliné à 30° 65° and level 5 wind area (36 m/s) with panel tilted to 30°
SOLUO / SOLUO TOP
Dimension massif (L x l x h) (m) / Sealing block sizing (w x l x h) (m) 0.4 x 0.4 x 0.7
Poids (kg) / Weight (kg) 270
