P. 49

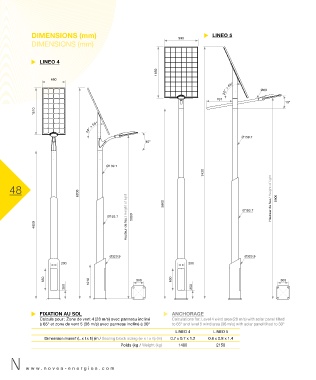

DIMENSIONS (mm) LINEO 5
990
DIMENSIONS (mm)
LINEO 4
1650
680
20° > 65° Ø60
767
10°
1510
20° > 65°
Ø139.7
10°
Ø139.7
7420
48 6200 Hauteur de feu / Height of light 5900
Hauteur de feu / Height of light 5000
Ø193.7 5600 Ø193.7
4600
Ø323.9 Ø323.9
200 200
650 1010 300 650 300
250 250
FIXATION AU SOL ANCHORAGE
Calculs pour : Zone de vent 4 (28 m/s) avec panneau incliné Calculations for: Level 4 wind area (28 m/s) with solar panel tilted
à 65° et zone de vent 5 (36 m/s) avec panneau incliné à 30° to 65° and level 5 wind area (36 m/s) with solar panel tilted to 30°
LINEO 4 LINEO 5
Dimension massif (L x l x h) (m / Sealing block sizing (w x l x h) (m) 0.7 x 0.7 x 1.2 0.8 x 0.8 x 1.4
Poids (kg / Weight (kg) 1400 2150
