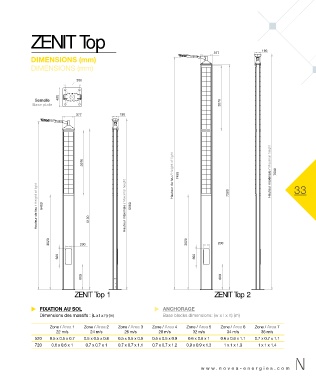

Page 34 - Catalogue solaire NOVEA

ZENIT Top

196

377
DIMENSIONS (mm)
DIMENSIONS (mm)

300
(QWUD[H

400 PP
Semelle
P 2070
Base plate

196
377

P 2070 Hauteur de feu / Height of light +DXWHXU GH IHX P 7450 Hauteur maximale / Maximal height +DXWHXU PD[LPDOH P 7530

Hauteur de feu / Height of light +DXWHXU GH IHX P 5400 P 5130 Hauteur maximale / Maximal height +DXWHXU PD[LPDOH P 5500 P 7200 33

3020 P PP 3020 P PP
200
200
500 PP 500 PP

PP 800 PP 800

ZENIT Top 1 ZENIT Top 2

FIXATION AU SOL ANCHORAGE
Dimensions des massifs : (L x l x h) (m) Base blocks dimensions: (w x l x h) (m)

Zone / Area 1 Zone / Area 2 Zone / Area 3 Zone / Area 4 Zone / Area 5 Zone / Area 6 Zone / Area 7
22 m/s 24 m/s 26 m/s 28 m/s 32 m/s 34 m/s 36 m/s
520 0.5 x 0.5 x 0.7 0.5 x 0.5 x 0.8 0.5 x 0.5 x 0.9 0.5 x 0.5 x 0.9 0.6 x 0.6 x 1 0.6 x 0.6 x 1.1 0.7 x 0.7 x 1.1
720 0.6 x 0.6 x 1 0.7 x 0.7 x 1 0.7 x 0.7 x 1.1 0.7 x 0.7 x 1.2 0.9 x 0.9 x 1.3 1 x 1 x 1.3 1 x 1 x 1.4

www .novea-energies.com
