Page 100 - Catalogue solaire NOVEA
P. 100
20° > 45°
20° > 45°
a
20° > 65°
b
a
99
b
a
105 mm
b
500 mm
105 mm
350 mm 950 mm
500 mm Ø 183 mm Ø 198 mm

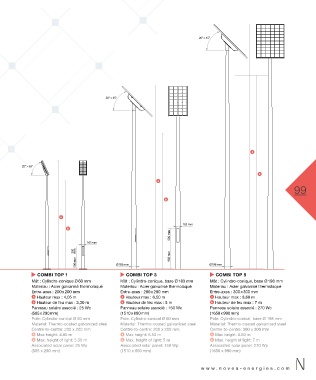

COMBI TOP 1 COMBI TOP 3 COMBI TOP 5
Mât : Cylindro-conique Ø 60 mm Mât : Cylindro-conique, base Ø 183 mm Mât : Cylindro-conique, base Ø 198 mm
Materiau : Acier galvanisé thermolaqué Materiau : Acier galvanisé thermolaqué Materiau : Acier galvanisé thermolaqué
Entre-axes : 200 x 200 mm Entre-axes : 200 x 200 mm Entre-axes : 300 x 300 mm
a Hauteur max : 4,05 m a Hauteur max : 6,50 m a Hauteur max : 8,60 m
b Hauteur de feu max : 3,30 m b Hauteur de feu max : 5 m b Hauteur de feu max : 7 m
Panneau solaire associé : 25 Wc Panneau solaire associé : 150 Wc Panneau solaire associé : 270 Wc
(585 x 290 mm) (1510 x 680 mm) (1650 x 990 mm)
Pole: Cylindro-conical Ø 60 mm Pole: Cylindro-conical Ø 60 mm Pole: Cylindro-conical, base Ø 198 mm
Material: Thermo-coated galvanized steel Material: Thermo-coated galvanized steel Material: Thermo-coated galvanized steel
Centre-to-centre: 200 x 200 mm Centre-to-centre: 200 x 200 mm Centre-to-centre: 300 x 300 mm
a Max height: 4.05 m a Max height: 6.50 m a Max height: 8.60 m
b Max. height of light: 3.30 m b Max. height of light: 5 m b Max. height of light: 7 m
Associated solar panel: 25 Wp Associated solar panel: 150 Wp Associated solar panel: 270 Wp
(585 x 290 mm) (1510 x 680 mm) (1650 x 990 mm)
www .novea-energies.com
